Circuitos de control y chips de monitores de baterías.

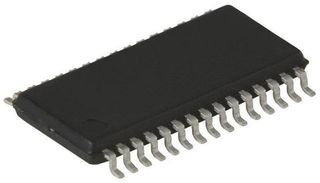

TEXAS INSTRUMENTS,BQ20Z60DBT-R1,IC, BATTERY GAS GAUGE, TSSOP-30

Circuitos de control y chips de monitores de batería, son dispositivos semiconductores que detectan y vigilan los niveles de voltaje en las fuentes de alimentación, microprocesadores y otros sistemas. Como circuitos de protección, puede supervisar uno o más parámetros de sistema simultáneamente. Cuando se superen los umbrales de parámetro o existan condiciones peligrosas, los circuitos de control reaccionan para proteger el sistema supervisado y corregir el problema. Los circuitos de control, son conocidos por una variedad de nombres, incluyendo monitores de baterías, suministra monitores poder, circuitos de control de suministro y circuitos de restablecimiento. Ellos realizan funciones críticas. Por ejemplo, una de las funciones básicas de un supervisor de microprocesador (µP), es proporcionar protección de poder sobre restablecimiento (POR), para asegurarse de que el procesador se inicia siempre en la misma dirección durante el encendido. Sin POR, los sistemas incluso que funcione bien, pueden exhibir problemas durante condiciones de encendido, apagado, sobre voltaje y subtensión.
Supervisión de circuitos y chips de monitores de baterías, varían en función de las especificaciones, características y opciones de salida. Algunos dispositivos pueden monitorear un único sistema de voltaje. Otros pueden supervisar 2, 3, 4 o 5 de voltajes de sistema simultáneamente. Los circuitos de control y chips de monitor de batería con un temporizador de vigilancia (WDT), que automáticamente detectan anomalías del sistema y restablecen el procesador cuando se producen irregularidades. Tiempos de espera, que actualizan el estado de salida WDT automáticamente, restablecen el microprocesador o generan una interrupción. Circuitos de control y chips de monitor de batería que se pueden restablecer manualmente, también están disponibles. En términos de características, algunos dispositivos para garantizar el correcto funcionamiento del sistema supervisado durante el encendido o apagado. Otros ofrecen protección durante las condiciones subtensión o brownout. Advertencias de fracaso de poder, notificando a los usuarios cuando el poder falla en el sistema supervisado, o cuando los niveles de la batería son bajos. Las opciones de salida para los circuitos de control y chips de monitores de baterías, incluyenAbrir drenaje, inversión, no inversión, baja activa y activo-alta. Salidas de drenaje abierto, están conectados internamente para el desagüe de un transistor de efecto de campo. Salidas de inversión se invierten con respecto a la tensión de entrada. Productos de inversión, no están en fase con el voltaje de entrada.
Circuitos de control y chips de monitores de baterías, están disponibles en una variedad de tipos de paquetes de circuito integrado (IC). Tipos básicos incluyen ball grid array (BGA), paquete plana quad (QFP), single in-line package (SIP) y dual in-line package (DIP). Existen muchas variantes de embalaje. Por ejemplo, BGA variantes incluyen flip chip ball grid array (FCBGA), el plástico-ball grid array (PBGA) y la cinta-ball grid array (TBGA). Pin grid array (PGA), tierra de tono de la multa-grid array (FLGA) y paquete intersticial grid array (IPGA) también están disponibles. QFP,  los variantes incluyen paquetes planos quad (LQFP) de perfil bajo, y delgado paquete plana quad (TQFP). DIPs están disponibles en cerámica (CDIP) o plástico (PDP). Otros tipos de paquetes de IC para circuitos de control, y chips de monitor de baterías incluyen contorno pequeño paquete (SOP), contorno pequeño delgado (TSOP), y reducir el tamaño de paquete de contorno pequeño (SSOP). SOT-23 y SOT-143, son paquetes de transistor (SOT) de contorno pequeño que están hechos de plástico. TO-92, es un esquema de transistor de (paquete A). SC-70, uno de los más pequeños paquetes de IC está disponible, es demandado en teléfonos celulares, asistentes digitales personales (PDA), juegos electrónicos, computadoras portátiles y otras portátiles, y aplicaciones de la mano.
Ejemplos.



Texas Instruments High-Performance analógico

No siempre

Circuitos de control y chips de monitor de batería

Track en tecnología próxima generación patentada impedancia accurately medidas disponibles encargar en 1% de iones de litio y polímero baterías Better Than Error sobre la vida de la batería compatible la Smart batería especificación SBS V1.1 Flexible configuración para serie 2 a 4 de iones de litio y polímero de celdas Powerful 8-bit RISC CPU con Ultralow modos completa matriz de programable protección características de voltaje de alimentación, actual y temperatura satisface JEITA directrices agregado flexibilidad para controlar más complejo carga perfiles toda una vida datos Registro unidades de 3, 4 o 5 pantalla LED de segmento para el paquete de pilas condiciones admite SHA-1 autenticación disponible en un paquete TSSOP (TDC) de 30 pines aplicaciones portátiles equipos médicos y instrumental Portable de equipos de prueba



Texas Instruments High-Performance analógico

No siempre

Circuitos de control y chips de monitor de batería

Proporciona protección de tres variables: sobretensión de entrada, con una respuesta rápida en <: 1 µs sobre corriente programable para el usuario con soporta voltaje de entrada máximo sobretensión de batería de limitación del actual 30V hasta 1,5 a entrada actual sólida contra false disparo debido al actual transitorios térmica apagado Activar entrada de indicación de estado — disponibles de condición de error en el espacio-ahorro Small 8 Lead 2 × 2 SON y 12 Lead 4 x 3 SON paquetes de aplicaciones Mobile Phones y Smart móviles PDA MP3 jugadores bajo consumo Handheld Devices auriculares Bluetooth


Texas Instruments High-Performance analógico

No siempre

Circuitos de control y chips de monitor de batería

4 Módulos de SVS completa sobre 1 Silicón plataforma programable Delay Time: 1.4ms a 10s muy baja Quiescent Current: 12µA tipo precisión de umbral: 0,25% tipo SVS-1: Manual Reset (MR) entrada SVS-1, 2, 3: ajustable umbral Down to 0.4V SVS-4: umbral ajustable en cualquier voltaje positivo/negativo con VREF (1.2V) SVS-4: temporizador de vigilancia de Comparator de ventana con dedicado salida Well-Controlled RESETn salida durante el Power-up TPS386000: drenaje de abrir RESETn y WDO TPS386020: drenaje de abrir RESETn y WDO TPS386040: inserción-extracción de RESETn y WDO TPS386060: paquete de WDO y RESETn de push-pull: 4 mm x 4 mm, analógico de aplicaciones de QFN de 20 pines Sequencing todos DSP y aplicaciones de microcontroladores todas aplicaciones de FPGA/ASIC


Texas Instruments High-Performance analógico

No siempre

Circuitos de control y chips de monitor de batería

2, 3 o 4 celdas secundaria protección de bajo consumo de energía ICC < 2 Ma [VCELL(ALL) < V(PROTECT)] alta precisión sobre Sense tensión: bq29400: 4,35 V ±25 mV bq29400A: 4,40 V ±25 mV bq29401: 4,45 V ±25 mV bq29405: 4,65 V ±25 mV Prefixed protección umbral de voltaje programables retraso alto Power Supply rizo inadmisión estable durante la operación de carga pulse aplicaciones de protección de nivel II en packs de baterías de León en Notebook PC Portable instrumental médico y de equipos de pruebas


Texas Instruments High-Performance analógico

No siempre

Circuitos de control y chips de monitor de batería

Proporciona protección de tres variables: sobretensión de entrada, con una respuesta rápida en < 1 µs sobre corriente programable para el usuario con soporta voltaje de entrada máximo sobretensión de batería de limitación del actual 30V hasta 1,5 a entrada actual sólida contra false disparo debido al actual transitorios térmica apagado Activar entrada de indicación de estado — Error de condición 5.5V LDO modo de voltaje Reglamento disponibles en ahorro Small 8 Lead 2 mm × 2 mm SON aplicaciones teléfonos móviles y Smart móviles PDA MP3 jugadores bajo consumo Handheld Devices auriculares Bluetooth

Ver más:
http://www.globalspec.com/LearnMore/Semiconductors/Power_Management_Chips/Battery_Monitors
